| 产品特性：粤镁特 | 是否进口：否 | 产地：广东 |
| 加工定制：是 | 品牌：粤镁特 | 型号：风机盘管温控器 |
| 控制类型：温度 | 控制模式：智能温度控制调节器 | 温度范围：2-85℃ |
| 测温误差：0.3℃ | 开孔尺寸：见实物mm | 工作电压：220V |
| 外形尺寸：以实物为准mm | 重量：以实物为准Kg |
8836风机盘管温控器安装及使用说明书
风机盘管温控器分为二管制、四管制， 应用于水系统或风系统的温度控制。通过环境温度和设定温度的比较结果，控制空调系统末端的风机盘管及电动阀、电动球阀或风阀的工作状态，以达到调节环境温度、舒适和节能的目的。温控器采用微电脑控制技术，特大液晶显示屏， 设计优雅，方便易用，通过触摸按键可选择制冷、制热模式，以及设置所需要的室内温度。（可选配红外线遥控）
一．技术规格
温度传感器 ：NTC 热敏电阻 电源电压：AC180~260V,50/60Hz
控制精度 ：±1℃ 自耗功率：<1W
温度设置 ：5~35℃ 负载功率：<300W
显示范围 ：-9~99℃ 显 示：LCD
工作环境 ：0~45℃ 外 壳：PC+ABS 阻燃
湿 度：5~95%RH（不结露） 安装孔距：60mm（标准）
外形尺寸：86*86*13mm 接线端子：能够连接 2*1.5mm2 或 1*2.5mm2 的导线

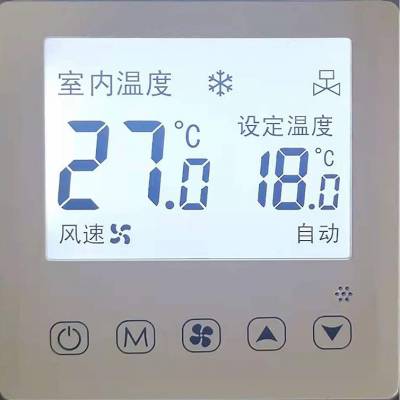

二．显示状态 按键功能说明
★ 工作模式（冷风、暖风 ） 开机/关机键： 选择开机或关机
★ 风机风速（高速、中速、低速、自动） 模式转换键： 进行冷、暖模式切换
★ 显示室内温度 风速选择键： 高、中、低、自动风速切换
★ 显示设置温度 温度加、减键： 设定温度升高、降低
三．控制方式
风机不受控：控制二线电动阀和三速风机，温度达到时，关闭电动阀，风机继续运行。
风机受控： 控制二线电动阀和三速风机，温度达到时，关闭电动阀及风机。
风机联动： 无源联动控制，同阀同步，阀开时联动的开关接通，阀关时联动的开关断开。
二管制： 阀控制只有一路输出（制冷、制热同接一个阀控制）。
四管制： 阀控制有二路输出（制冷接一个阀、制热接一个阀，制冷、制热独立控制）。
四管制控制方式：
| 模式 | 状态 | 风速（高中低） | 冷阀开 | 热阀开 |
| 冷风 | 房间温度大于设定温度 | 通电 | 通电 | 断电 |
| 房间温度小于设定温度 | 断电 | 断电 | 断电 | |
| 暖风 | 房间温度大于设定温度 | 断电 | 断电 | 断电 |
| 房间温度小于设定温度 | 通电 | 断电 | 通电 |
四．安装使用注意事项
1、安装时切断电源，配置电源开关，在非供暖时切断电源。
2、安装位置应距地 1.4m 左右，避免阳光直射、避风、远离热源，具有房间温度代表性的位置。
3、根据底壳接线图连接电路，如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。
4、根据标示电流配备负载，禁止超载。
5、请参照配备的接线图正确接线。
五．安装示意图（请交给持有电工证人员安装）
|
拆开主控板：用 3.5mm 宽的一字改锥沿斜面伸到卡槽 |
取下排线中 4mm,略用力向上撬起，即可打开卡钩子 |
按接线图，接到接线端子上，用螺丝拧紧 |
|
用螺丝将温控器底板固定在墙上的后盖上。 |
将 LCD 板和电源板通过排线连接在一起 |
先成 30 度角挂上上面的两个挂钩稍用力按下侧，卡住上壳，安装完毕 |
六.接线图：请接底壳丝印接线图为准
1 三线制电动阀及风机盘管接线图
2 二线制电动阀及风机盘管接线图
3 四管制电动阀及风机盘管接线图
警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
保修（售后）服务：
本产品质量保修期限为两年，自产品售出之日起算，本公司产品均可按规定享受终身售后服务，但超过保修期或非质量问题引起的售后服务，本公司将视情况收取一定费用。
产品功能和外观可能会和说明书略有差异，请以实际产品为准。
