| 产品特性：粤镁特 | 是否进口：否 | 产地：广东 |
| 加工定制：是 | 品牌：粤镁特 | 型号：粤镁特风机盘管温控器 |
| 控制类型：温度 | 控制模式：智能温度控制调节器 | 温度范围：2-85℃ |
| 测温误差：0.3℃ | 开孔尺寸：见实物mm | 安装型式：见实物 |
| 输出信号：以实物为准mA | 工作电压：220V | 外形尺寸：以实物为准mm |
| 重量：以实物为准Kg |

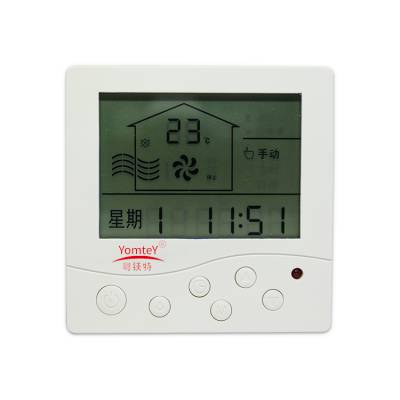

8802风机盘管温控器安装及使用说明书
风机盘管温控器分为二管制、四管制， 应用于水系统或风系统的温度控制。通过环境温度和设定温度的比较结果，控制空调系统末端的风机盘管及电动阀、电动球阀或风阀的工作状态，以达到调节环境温度、舒适和节能的目的。温控器采用微电脑控制技术，特大液晶显示屏， 设计优雅，方便易用，通过按键可选择制热、制冷模式，以及设置所需要的室内温度。（可选配红外线遥控）
一．技术规格
温度传感器 ：NTC 热敏电阻 电源电压：AC180~260V,50/60Hz
控制精度 ：±1℃ 自耗功率：<1W
温度设置 ：5~35℃ 负载功率：<300W
显示范围 ：-9~99℃ 接线端子：能够连接 2*1.5mm2 或 1*2.5mm2
工作环境 ：0~45℃ 外 壳：PC+ABS 阻燃
显 示 ：LCD 外形尺寸：86*86*13mm（宽*高*厚）
湿 度 ：5~***RH（不结露） 安装孔距：60mm（标准）
二．显示状态 按键功能说明
★ 工作模式（冷风、暖风） 开机/关机键： 选择开机或关机
★ 风机风速（高速、中速、低速、自动） 模式切换键： 进行冷、暖模式切换
★ 显示室内温度 定时设置键： 定时开、定时关设定
★ 显示设置温度 风速切换键： 高、中、低、自动风速切换
温度加、减键： 设定温度升高、降低
三．控制方式
风机不受控：控制二线电动阀和三速风机，温度达到时，关闭电动阀，风机继续运行。
风机受控 ：控制二线电动阀和三速风机，温度达到时，关闭电动阀及风机。
风机联动 ：无源联动控制，同阀同步，阀开时联动的开关接通，阀关时联动的开关断开。
二管制 ：阀控制只有一路输出（制冷、制热同接一个阀控制）。
四管制 ：阀控制有二路输出（制冷接一个阀、制热接一个阀，制冷、制热独立控制）。
四管制控制方式：
| 模式 | 状态 | 风速（高中低） | 冷阀开 | 热阀开 |
| 冷风 | 房间温度大于设定温度 | 通电 | 通电 | 断电 |
| 房间温度小于设定温度 | 断电 | 断电 | 断电 | |
| 暖风 | 房间温度大于设定温度 | 断电 | 断电 | 断电 |
| 房间温度小于设定温度 | 通电 | 断电 | 通电 |
四．操作说明
| 开关机 | 按＂＂键一次开机，再按一次关机，同时关闭风机盘管、电动阀或电动风阀。 |
| 温度设定 | 开机状态下，按＂＂键降低设置温度 ，按＂＂键升高设置温度，每按键一次温度变化 1℃时，自动选择低速；当室温与设置温度相差 3℃时，自动选择高速。 |
|
睡 眠模 式设定 | 开机状态下长按＂＂键 3 秒进入睡眠模式，“睡眠”二字闪烁，按＂＂键确认、按＂＂键取消。 睡眠开启后，在室内温度到达设定温度或已经运转 1℃，再运转 1℃，当运转总时间达 8 小时内共升高 1 小时后，设定温度降低 1 小时后再降低 8 小时后空调将停止运转并退出睡眠模式。在 5℃。 |
| 定时开 机设定 | 定时开机：开机状态下短按＂＂键进入定时开界面。按＂＂键向上调定时时间，按＂＂键向下调定时时间，调整好后 5秒钟自动确认打开，定时关打开后，时间到了就关机，同时关闭风机和阀门。定时开/关机，都是按多少分钟或小时后开机或关机。 |
| 按键锁定 | 开机状态下同时按＂＂键和＂＂键 5 秒钟进入童锁状态，此时显示屏显示“ LOCK ”，童锁打开后只有电源键有作用、其它按键无作用，再同时按＂＂键和＂＂键 5 秒钟解除童锁状态。 |
恢复出厂设置：开机状态下，同时按住＂＂键和＂＂键5秒，屏幕全显闪烁一下后表示恢复出厂设置参数。
故障报警：当传感器出现故障时，显示“Err”或者E1、E2代码并关闭输出，直到解除故障才会恢复正常。
五．***选项设置
| 显示符号 | 选项内容 | 默认 | 按＂＂键或＂＂键进行调整 |
| 01 | 温度补偿 | -2℃ | -9℃~+9℃ |
| 02 | 启动温差 | 01℃ | 1℃~+5℃ |
| 03 | 低温保护 | - - | 1℃~5℃，在设置温度5度时再按＂＂键，显示“- -”表示关闭低温保护功能；如果室内温度低于设定的低温保护温度,温控器自动切换制热模式，加热设备将被强制开启（风机和阀同时开启运行）。 |
| 04 | 失电重启 | 00：上电关机 01：上电开机 02：断电记忆 | |
| 05 | 温度下限值 | 05℃ | 0℃~34℃，（如：默认5℃，设置温度时只能调到5℃） |
| 06 | 温度上限值 | 35℃ | 5℃~99℃，（如：默认35℃，设置温度时只能调到35℃） |
| 07 | 风机受控选择 | 00：不受控（需要配4个继电器电源） 01：受控 | |
| 08 | 背光模式 | 00：10秒钟背光自动熄灭 01：背光常亮 | |
| 09 | 系统选择 | 02 | 02：二管制 04：四管制 |
在关机状态下，长按＂＂键和＂＂健5 秒进入***选项设置，再短按＂＂键切换选项内容，按＂＂键或＂＂键进行调整，调整完开机自动确认保存。
六．安装使用注意事项
1、安装时切断电源，配置电源开关，在非供暖时切断电源。
2、安装位置应距地 1.4m 左右，避免阳光直射、避风、远离热源，具有房间温度代表性的位置。
3、根据底壳接线图连接电路，如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。
4、根据标示电流配备负载，禁止超载。
5、请参照配备的接线图正确接线。
七．安装示意图（请交给持有电工证人员安装）
|
拆开主控板：用 3.5mm 宽的一字改锥沿斜面伸到卡槽 |
取下排线中 4mm,略用力向上撬起，即可打开卡钩子 |
按接线图，接到接线端子上，用螺丝拧紧 |
|
用螺丝将温控器底板固定在墙上的后盖上。 |
将 LCD 板和电源板通过排线连接在一起 |
先成 30 度角挂上上面的两个挂钩稍用力按下侧，卡住上壳，安装完毕 |
八．接线图：请接底壳丝印接线图为准
1 三线制电动阀接线图
2 二线制电动阀接线图
3 风机联动电动阀接线图
4 风机四管制电动阀接线图
警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
保修（售后）服务：
本产品质量保修期限为两年，自产品售出之日起算，本公司产品均可按规定享受终身售后服务，但超过保修期或非质量问题引起的售后服务，本公司将视情况收取一定费用。
产品功能和外观可能会和说明书略有差异，请以实际产品为准。
